Adatto per radiatore generatore Cummins

Adatto per radiatore generatore Cummins Produttori

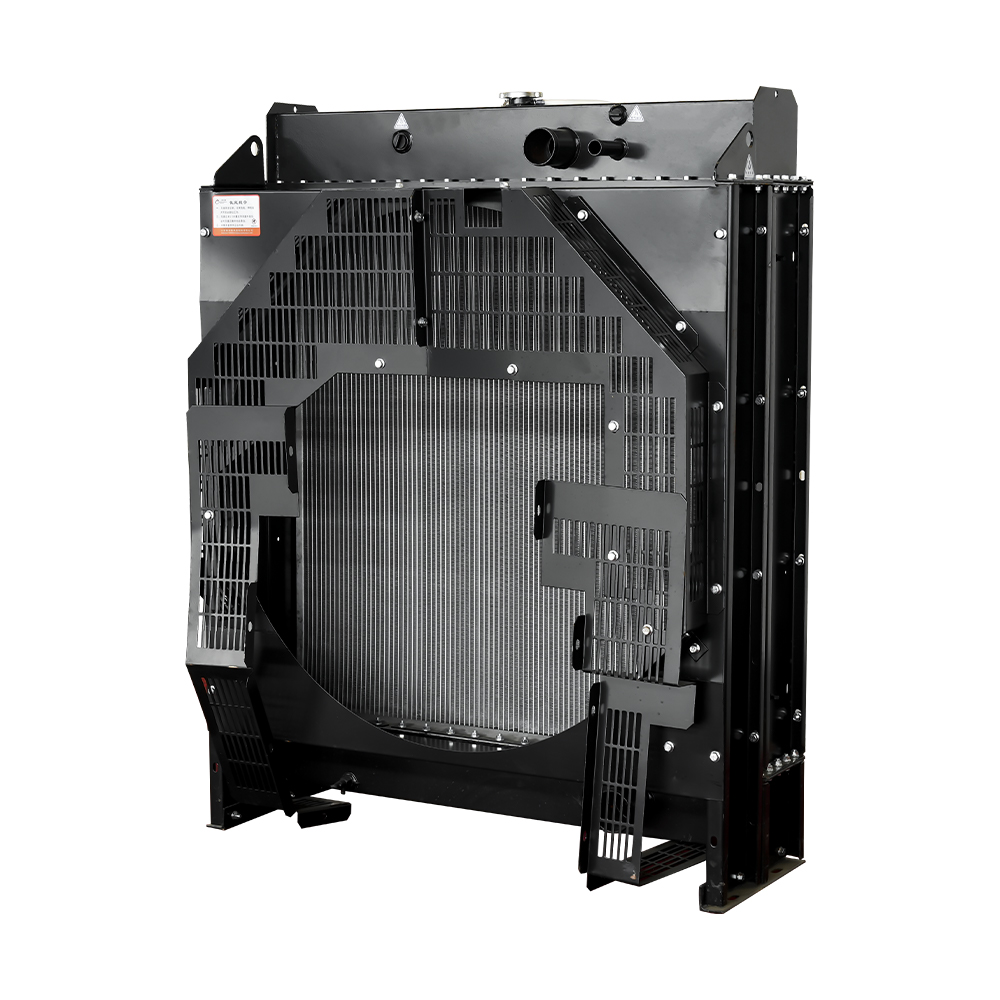

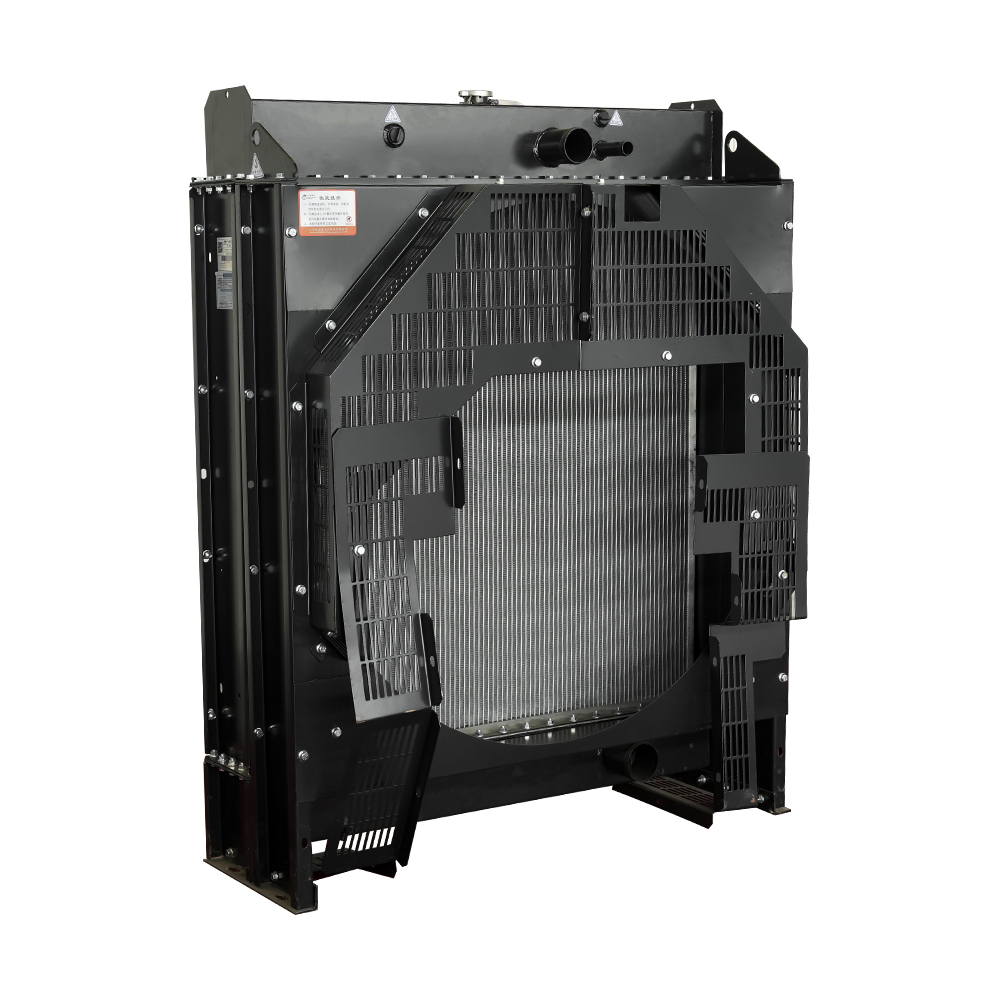

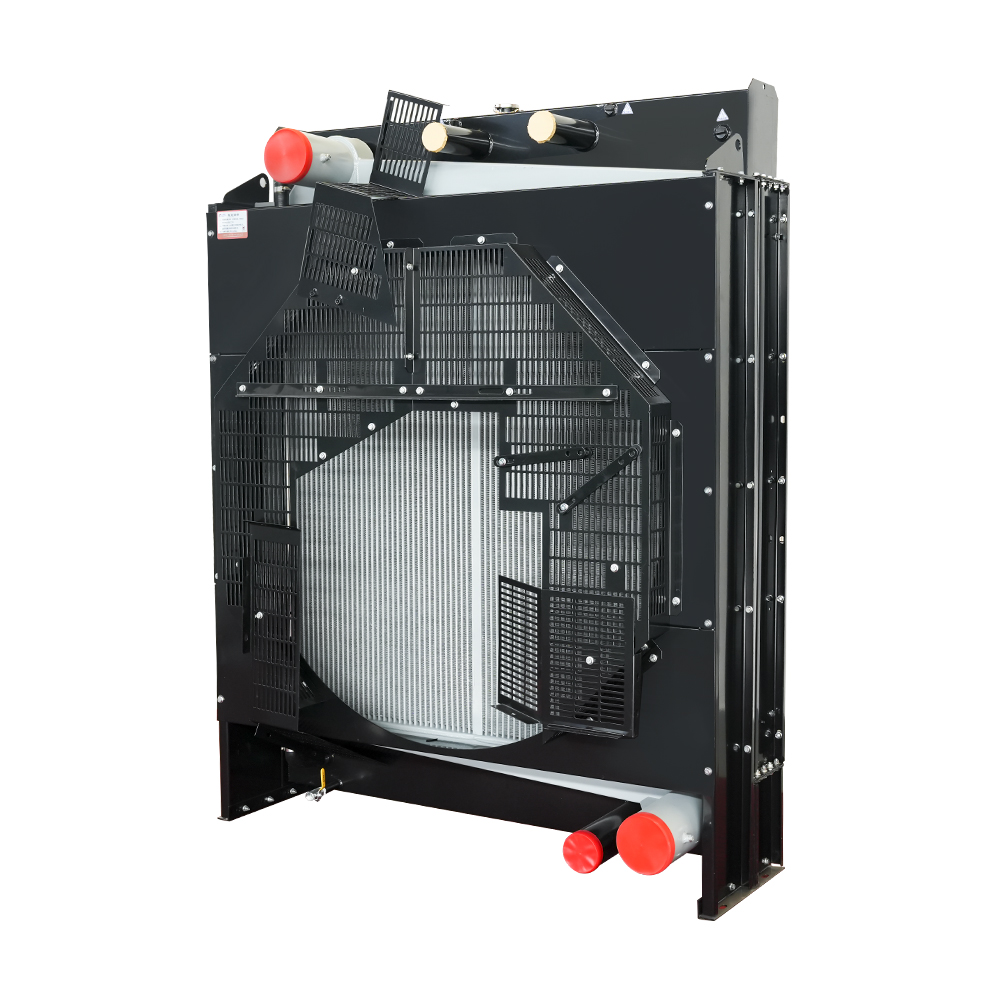

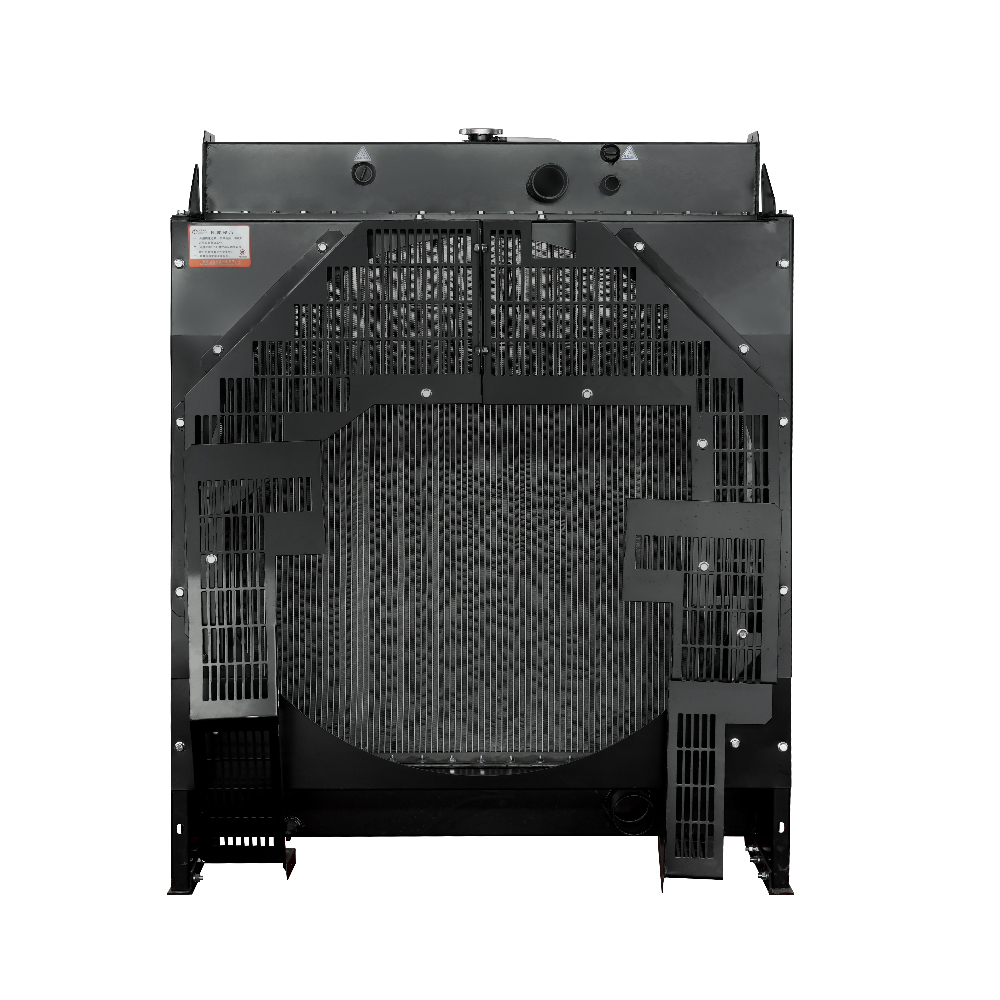

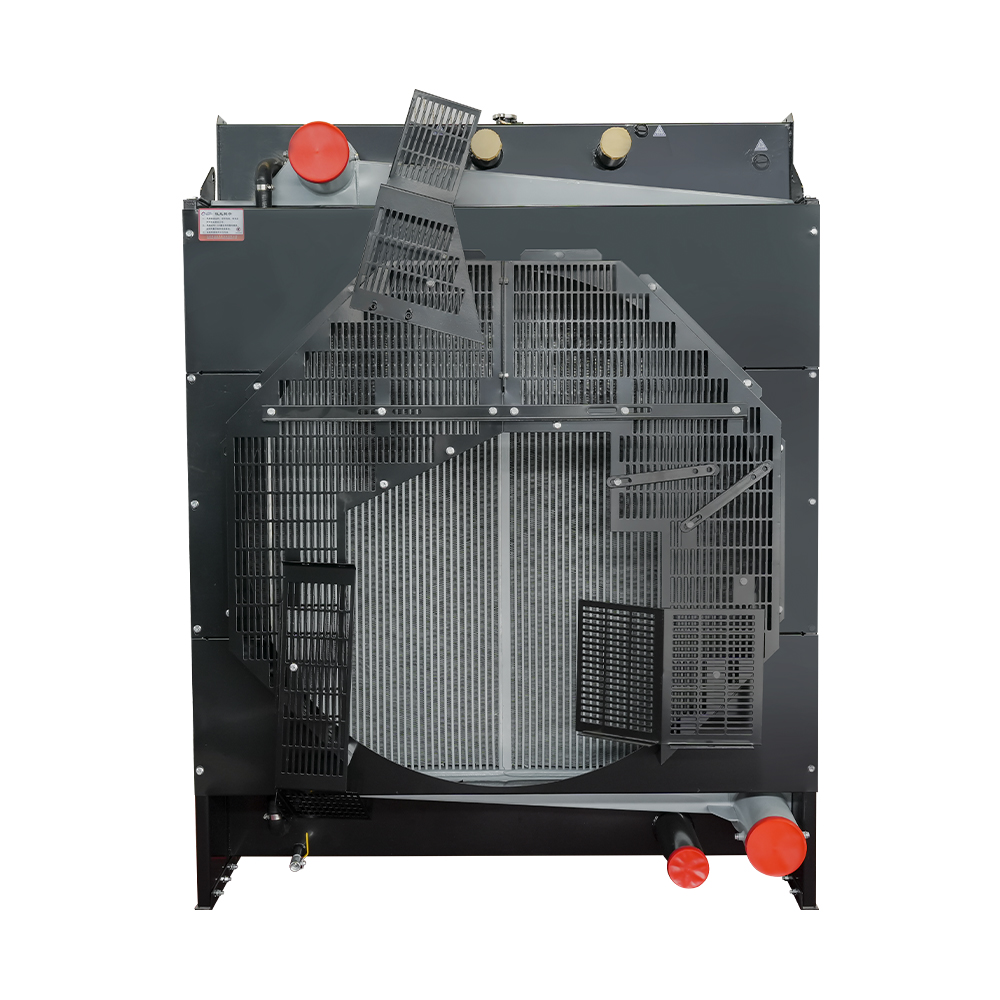

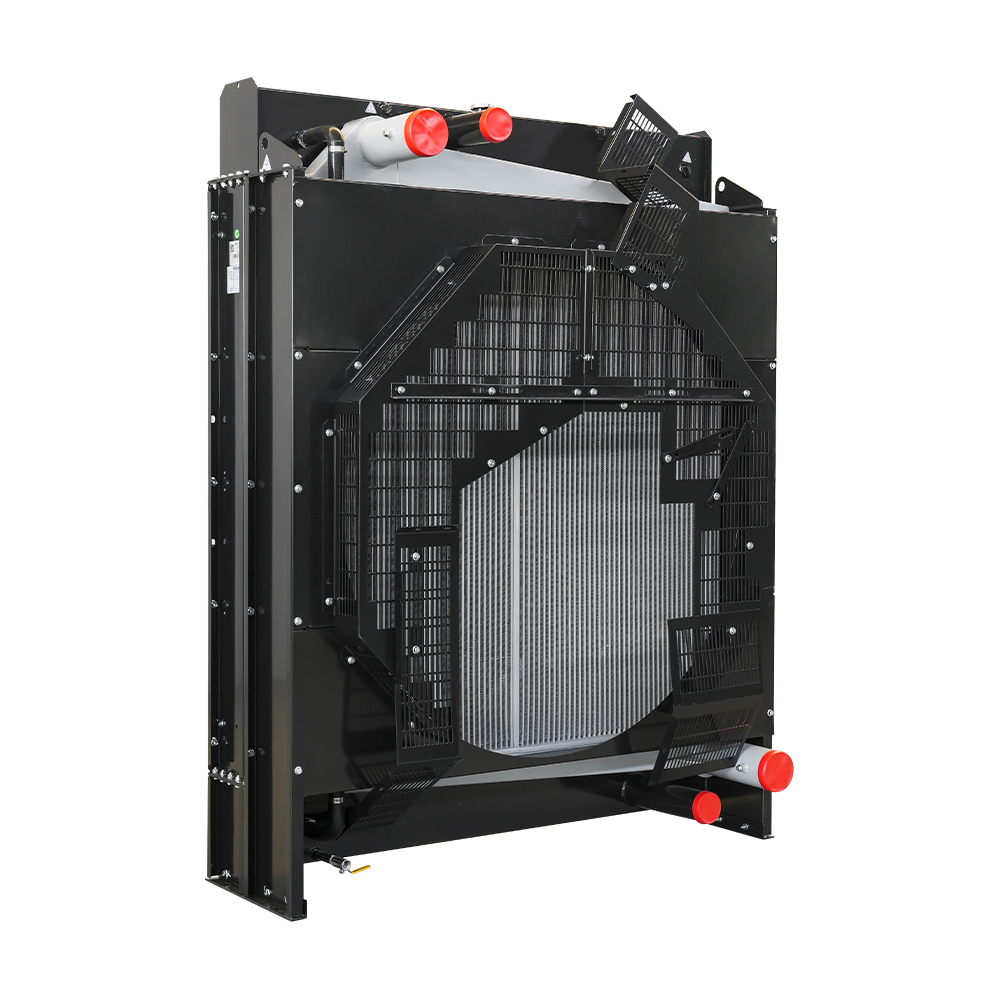

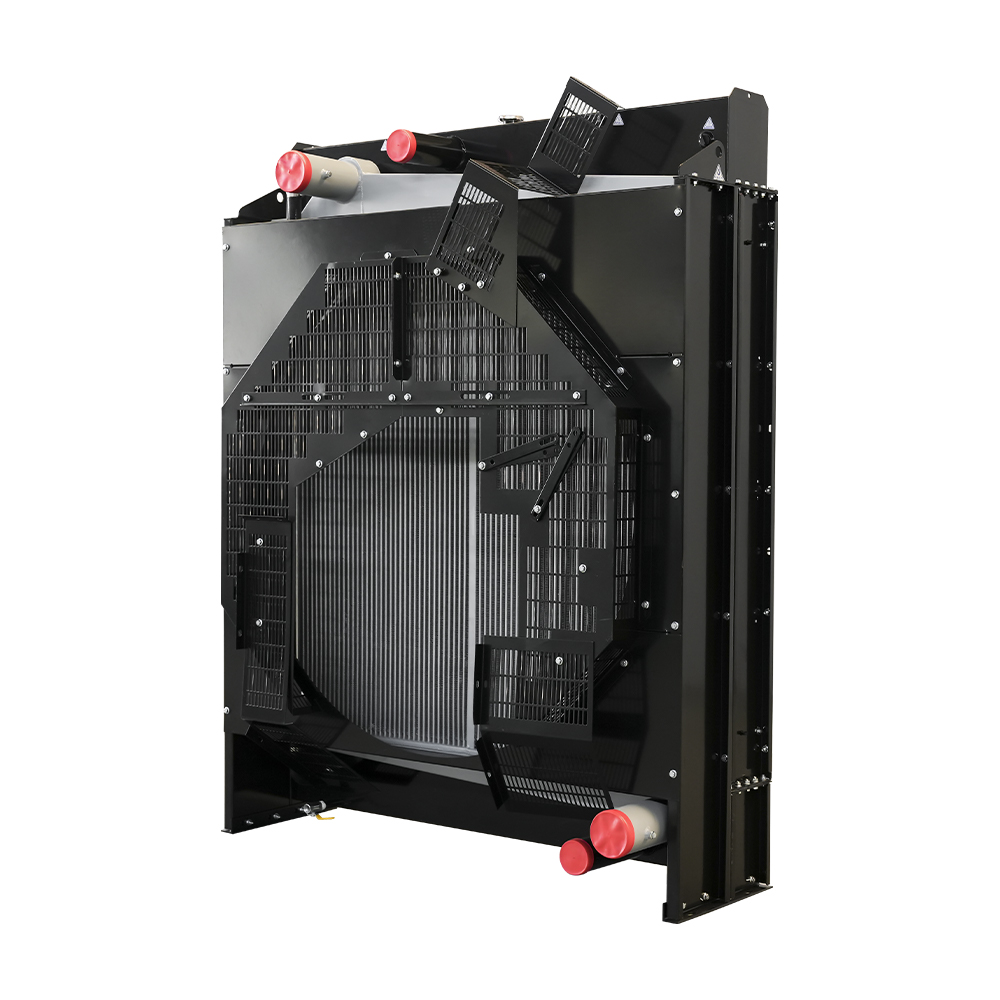

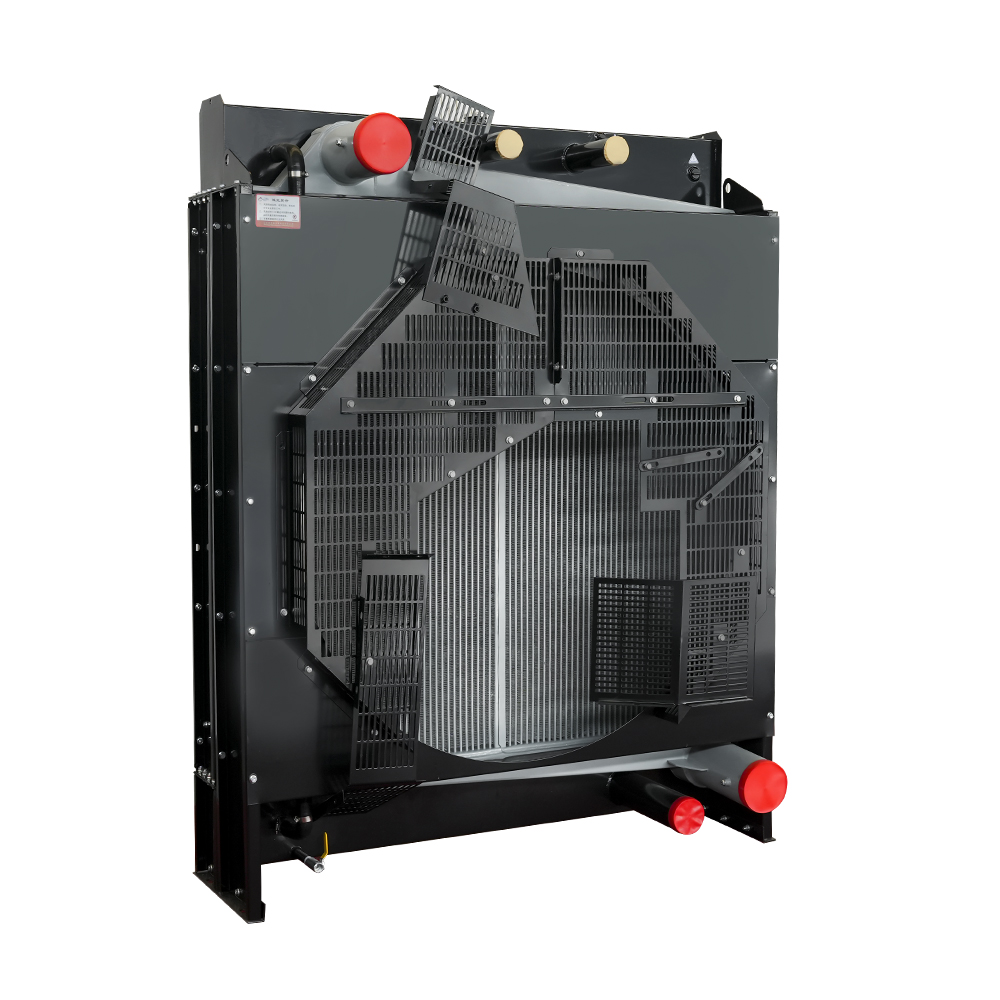

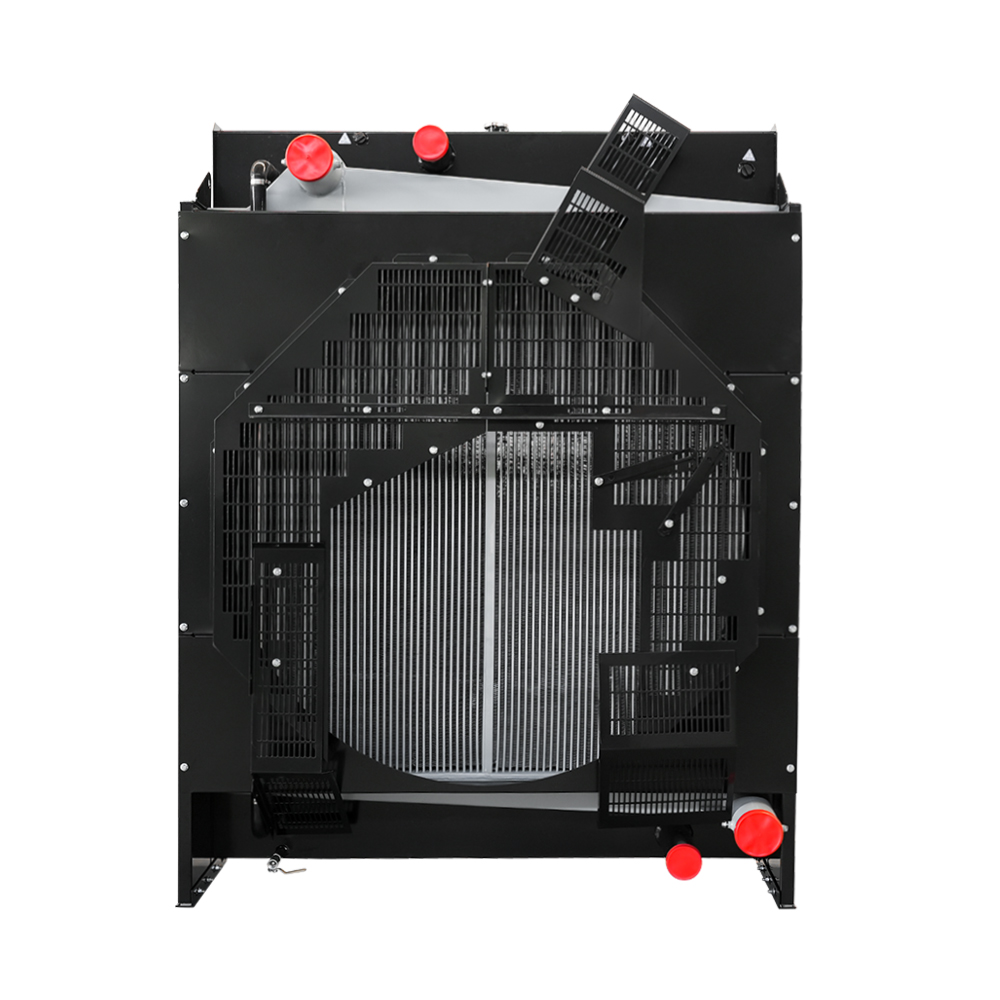

Il Cummins Generator Radiator è un sistema di raffreddamento ad alte prestazioni progettato per i gruppi elettrogeni diesel Cummins che operano in applicazioni industriali, commerciali, marine e di emergenza. Offriamo radiatori con nucleo in alluminio e rame, consentendo ai clienti di scegliere la soluzione ideale per le loro specifiche esigenze di raffreddamento, durata e budget.

No. Modello Dimensioni di installazione
Diametro* Altezza centrale 		Dimensioni del radiatore
Altezza*Larghezza*Spessore 		Acqua
Capacità
（L） 		Calore
Dissipazione
Zona
（M²）
1 4BT3.9-G2 Φ515*415 778*620*199 7.4 19.1
2 4BTA Φ560*459mm 932*766*457*345 mm 12.4 18.3
3 4BTA3.9-G13 Fronte Strada 650*1026*225mm 15.6 26.9
4 4BTA-D Azionamento del motore 972*766*582MM 13.5 31.7
5 6BTA Φ640*489mm 992*766*515*440 millimetri 13.2 19.9
6 6BTAA Φ645*489mm 992*816*589*450 mm 16.1 21.4
7 6BTAA-D Azionamento del motore 1175*1006*744mm 27.5 32.7
8 6BTA-D Azionamento del motore 1095*906*677 mm 24.5 32.7
9 6CTA Φ690*559mm 1153*800*405*370mm 17.1 31.9
10 6CTAA φ810*622mm 1215*956*629 millimetri 31 38.6
11 6CTAA8.3-G9-D Azionamento del motore 1395*1056*744 mm 32.4 74.9
12 6CTA-D Azionamento del motore 1095*906*677 mm 25.8 45.8
13 6LTAA Φ792*621mm 1215*956*559*379 mm 31 38.6
14 6LTAA9.5-G1 Φ850*691mm 1395*1056*639*434 mm 32.4 74.9
15 6LTAA9.5-G1-D Azionamento del motore 1395*1056*744 mm 34 93.3
16 6ZTAA13-G3 φ1000*676mm 1341*1110*418 mm 21.1 67.9
17 6ZTAA13-G4 Φ1040*793mm 1665*1256*545*380mm 48.3 150.8
18 6ZTAA13-G4-D Azionamento del motore 1575*1286*1135 millimetri 48.4 152
19 F2.8-G3 φ520*400mm 788*626*239 mm 8.8 17.8
20 HC2627-G-D Azionamento del motore 1845*1577*715 millimetri 60.1 138.8
21 K50N-G10-D Azionamento del motore 2674*2619*1414 mm 306.7 464.5
22 KTA19-G4 Φ1100*774mm 1573*1256*737*464 mm 42 57.3
23 KTA19-G8 Φ1100*774mm 1590*1255*736*465mm 45.4 99.3
24 KTA19-P750 Φ1100*774mm 1590*1256*737mm 49.9 152
25 KTA19-P840 Φ1280*951mm 1895*1456*980*578mm 104.3 138.8
26 KTA38-G(G2) Φ1360*991mm 1975*1756*672*422 mm 84.7 129.5
27 KTA38-G2A Φ1556*991mm 1970*1756*579mm 88.3 179.7
28 KTA38-G5 Φ1556*991mm 1997*1756*630mm 88.3 179.7
29 KTA38-G9 Φ1556*991mm 2075*1756*672572mm 93.6 233.9
30 KTA50-G12 Φ1740*1120mm 2249*2169*1134*686 mm 213.1 307.8
31 KTA50-G15-P Φ1740*1170mm 2344*2219*1114mm 218.4 409.6
32 KTA50-G16A Φ1840*1270mm 2534*2269*1184*734 mm 280.6 378
33 KTA50-G3 Φ1570*1075mm 2176*2019*767662mm 100 220.1
34 KTA50-G3-D Quattro motori 2164*2019*848mm 97.5 311.4
35 KTA50-G8 Φ1556*1110mm 2240*2115*894*840 mm 238.1 284.3
36 KTA50-G8-D Azionamento del motore 2238*2243*1025mm 237.9 307.8
37 KTA50-GS8-P Φ1630*1030mm 2144*2215*1159mm 200.7 290.9
38 KTAA19-G5 Φ1120*921mm 1850*1450*640mm 66.3 212.4
39 KTAA19-G7 Φ1150*815mm 1799*1406*806*540mm 74.5 123.7
40 KTAA19-G7-8 Φ1150*815mm 1773*1520*822*422 mm 81.8 122.6
41 KTAA19-P818 φ1150*861mm 1820*1406*806*405mm 71.4 123.7
42 KTAA38-G9A Φ1560*1174mm 2294*2119*763*511mm 103.2 316.5
43 MTAAII-G3 Φ910*650mm 1324*1106*624*529mm 39.4 69.5
44 MTAII-G2A Φ900*625mm 1280*1006*606*441 mm 31.1 35.8
45 N855-DM- Φ950*761mm 1635*1106*797*577mm 65.1 78.8
46 NTA855-G1 Φ850*650mm 1299*1006*586*336 mm 30 36.1
47 NTA855-G1A Φ900*656mm 1299*1006*586*336 mm 30 36.1
48 NTA855-G2A Φ900*656mm 1300*1006*586431mm 30 36.1
49 NTA855-G4 Φ900*650mm 1299*1006*586*431mm 30.9 45.1
50 NTA855-P500 Φ950*656mm 1285*1056*586*336 mm 36.2 64.6
51 NTAA855-G7 Φ950*650mm 1324*1106*614*529mm 41.7 68
52 NTAA855-G7A
53 NTAA855-G7A-D φ930*716mm 1475*1156*1090 mm 41.3 103.6
54 QSB7-G5 Φ900*646mm 1340*1036*779*680 mm 32.2 73
55 QSK19-G11 Φ1140*951mm 1880*1536*650*577 mm 70.7 176.4
56 QSK19-G4 Φ1140*951mm 1880*1536*650*577 mm 67.5 145.1
57 QSK23-G3 φ1350*961mm 1925*1576*876*525mm 65.2 157.5
58 QSK50-G17 Φ1840*1370mm 2695*2420*1000*920 mm 140.8 425.4
59 QSK60-G23-P Φ2020*1390mm 2714*2619*1192mm 306.7 464.5
60 QSK60-G4-P Φ2020*1390mm 2714*2619*1205 mm 306.7 464.5
61 QSK60-G8-P Φ2020*1390mm 2714*2619*1205 mm 315.5 570.7
62 QSL8.9-G4 φ800*691mm 1395*1126*710*450mm 34 78.8
63 QSL9-G7 Φ900*646mm 1340*1190*630mm 40.2 88.7
64 QSMII-G2 Φ944*686mm 1375*1106*504mm 41.7 68
65 QSMII-G2-D φ930*649mm 1348*1190*1028mm 32.7 79.2
66 QSMII-G4 φ944*686mm 1375*1106*624*404 mm 43.7 90.1
67 QSMII-G6 φ944*686mm 1375*1106*624*404 mm 45.4 110.7
68 QSNT-G3 Φ945*656mm 1320*1106*614*404 mm 39.4 69.5
69 QSNT-G4X Φ945*656mm 1515*1256*625*415 millimetri 53 139.8
70 QST30-G4 φ1570*1070mm 2144*1919*974*684mm 166.9 203
71 QSX15-G8 φ1155*866mm 1645*1426*700*505 mm 61.1 115.3
72 QSZ13-G2 Φ1040*793mm 1665*1255*610*505 mm 46.9 129.5
73 QSZ13-G3 φ1040*793 mm 1665*1256*610*380 mm 44.6 106.5
74 QSZ13-G310 φ1150*811 mm 1665*1276*680*450 mm 46.9 129.5
75 QSZ13-G7 φ1150*811 mm 1665*1276*680*450 mm 44.6 106.5
76 VTA28-G5 Φ1260*961mm 1925*1706*567mm 72 175.3
77 VTA28-G6 Φ1460*961mm 1925*1706*812 mm 72 175.3
78 WS --- 1000KW-000211000YZ Scambiatore di calore Scambiatore di calore Scambiatore di calore Scambiatore di calore
79 WS --- 100KW --- 000211000 Azionamento del motore 1447*1414*1081 mm Nucleo acquistato Nucleo acquistato
80 WS --- 180KW-6CTA8.3-002035 Serbatoio dell'acqua orizzontale 1159*2120*1300mm 40.2 Nucleo acquistato
81 WS --- 610KW-KTA19-G8A-0002 Serbatoio dell'acqua orizzontale 1510*2442*1910mm Serbatoio dell'acqua orizzontale Nucleo acquistato
82 WS --- K50N-G10-000211000 Azionamento del motore 2120*3706*2055 millimetri Nucleo acquistato Nucleo acquistato
83 WS---KT38-GA-000211000 Serbatoio dell'acqua orizzontale 1510*2445*2065 millimetri Serbatoio dell'acqua orizzontale Serbatoio dell'acqua orizzontale
84 WS --- KTA38-G5-000211000YZ Serbatoio dell'acqua orizzontale 1515*3460*2065 millimetri Nucleo acquistato Nucleo acquistato
85 WS --- KTA50-G16A-000211000 Serbatoio dell'acqua orizzontale 1588*5670*2186 millimetri Nucleo acquistato Nucleo acquistato
86 WS --- KTA50-G3-01031100JZX Serbatoio dell'acqua orizzontale 1490*3613*2056 millimetri Nucleo acquistato Nucleo acquistato
87 GK --- KTA19-P600-002120100 Scambiatore a fascio tubiero 510*820*355 mm 16 5.2
88 GK --- KTA38-P830-00222100 Scambiatore a fascio tubiero 515*1240*350 mm 20 8
89 GK---NTA855-P300-00102010 Scambiatore a fascio tubiero 570*605*365mm 10 2.2
90 HBJ --- 1090KW-KTA38-G9-211 523*309 mm 1790*1730*580mm 111 15
91 HBJ --- 1090KW-KTA38-G9-211 741*462 mm 1790*1500*580mm 95 15
92 HBJ --- 1100KW-QSK38-G5-211 875*480 mm 2110*2010*500mm Scambiatore di calore Scambiatore di calore
93 HBJ --- 1300KW-KTA50-G3-011 Scambiatore di calore 1790*1750*580mm Scambiatore di calore Scambiatore di calore
94 HBJ --- 150KW-6CTA-00010000 Scambiatore di calore 1200*970*530mm Scambiatore di calore Scambiatore di calore
95 HBJ --- 2000KW-QSK60-G8-211 Scambiatore di calore 2110*2010*642mm 136 Nucleo acquistato
96 HBJ --- 200KW-NTA855-G2A-00 Scambiatore di calore 1110*850*480mm Scambiatore di calore Scambiatore di calore
97 HBJ --- 400KW-KTA19-G8-0001 Scambiatore di calore 1500*1340*5351 mm Scambiatore di calore Scambiatore di calore
98 HBJ --- 400KW-KTA19-P600-00 Scambiatore di calore 1500*1340*535 mm Scambiatore di calore Scambiatore di calore
99 HBJ --- 400KW-KTA19-P680-00 Scambiatore di calore 1500*1340*535 mm Scambiatore di calore Scambiatore di calore
100 HBJ --- 610KW-KTA19-G8A-000 Scambiatore di calore 1540*1200*624 mm Scambiatore di calore Scambiatore di calore
101 HBJ---KT38-GA-211011000 Scambiatore di calore 1790*1500*580mm Scambiatore di calore Scambiatore di calore
102 HBJ --- KTA38-G5-21101100 Scambiatore di calore 1790*1500*580mm 95 15
103 HBJ --- KTA38-G9E-211011000 730*525mm 1860*1830*675 mm 163 15㎡
104 HBJ --- KTA50-G16A-21101100 Scambiatore di calore 1860*1830*745mm Scambiatore di calore Scambiatore di calore
105 HBJ --- KTA50-G7E-211011000 730*525mm 1860*1830*748mm 171 26.3
106 HBJ --- KTA50-GS8-211011000 Scambiatore di calore 1860*1830*675 mm Scambiatore di calore Scambiatore di calore
107 HGK --- 1000KW-KTA38-G5-100 Scambiatore di calore 1850*1750*600mm Scambiatore di calore Scambiatore di calore
108 HGPBJ---450KW-QSX15-G8-10 Scambiatore di calore 1600*1200*635 mm Scambiatore di calore Scambiatore di calore
109 HGPBJ --- 6LTAA8.9-10004000 Φ1*1mm 1550*1070*5351mm 70 15
110 HGPBJ --- KTAA19-P673-10004 Scambiatore di calore 1710*1480*555 mm Scambiatore di calore Scambiatore di calore
111 HGPBJ --- KTAA19-P818-10004 326*590mm 1710*1480*555 mm 99.5 4
112 HGPBJ---QSM11-G1-10004010 Scambiatore di calore 1500*1200*500mm Scambiatore di calore Scambiatore di calore
113 HGPBJ---QSNT-G3-100040100 414*416mm 1681*1480*545mm 89 4
114 HGPGK --- 180KW-6BTAA-01130 Scambiatore di calore 1354*1000*475mm Scambiatore di calore Scambiatore di calore
115 HSKBJ --- 300KW-QSL8.9-2010 Scambiatore di calore 1640*1200*560mm Scambiatore di calore Scambiatore di calore
116 HSKBJ --- 500KW-QSX15-G8-20 Scambiatore di calore 1611*1500*714mm 100 30
Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
Informazioni su Weichuang

Dai nostri inizi nella produzione di gruppi elettrogeni e radiatori nel 2003, ora abbiamo ampliato la nostra attività in oltre 30 paesi con una forza lavoro di più di 250 dipendenti. Come impresa consolidata di ricerca e sviluppo e produzione di radiatori per gruppi elettrogeni, OEM Adatto per radiatore generatore Cummins Produttori e Adatto per radiatore generatore Cummins Fornitori, gestisce due basi di produzione standardizzate che coprono oltre 60.000 metri quadrati. Con un team tecnico di oltre 50 ingegneri principali, abbiamo costruito un sistema industriale completo che copre ricerca e sviluppo, produzione e test, raggiungendo una capacità di produzione annuale di 150.000 unità/set. Come Adatto per radiatore generatore Cummins Fabbrica, attrezzature professionali avanzate per la produzione di radiatori in lamiera per garantire la qualità dei prodotti, alta efficienza e garanzia di consegna.

Feedback Messaggi

Notizie e Informazioni

Radiatori per generatori Cummins: copertura della serie completa

Produciamo e forniamo radiatori progettati con precisione per tutte le principali serie di motori per gruppi elettrogeni Cummins — dalle unità compatte della Serie B alle piattaforme QSK di classe megawatt. Ogni radiatore è progettato per soddisfare il profilo specifico di smaltimento del calore, la configurazione del circuito di raffreddamento e i requisiti di installazione del modello di motore target. Di seguito è riportata una panoramica serie per serie per aiutarti a identificare la giusta soluzione di raffreddamento.

Serie B e Serie C: da 17 a 275 kVA

La serie B (4BT, 4BTA, 6BTA, 6BTAA) e la serie C (6CTA, 6CTAA) sono tra i motori Cummins più ampiamente utilizzati nei gruppi elettrogeni commerciali. I radiatori della serie B in genere utilizzano configurazioni di ventole montate sul motore e azionate da cinghia con nuclei in alluminio o rame-ottone. I motori della Serie C introducono un postrefrigeratore turbocompresso, che richiede radiatori con sezioni di intercooler integrate (CAC). o un nucleo del postrefrigeratore separato.

I fattori chiave di selezione per questa gamma includono la compatibilità del diametro della ventola, le dimensioni del collegamento del serbatoio superiore e inferiore e se l'installazione è su skid aperto o chiusa con tettoia. Sono disponibili varianti motorizzate (a distanza) per installazioni in interni o in container in cui il percorso del flusso d'aria deve essere separato dal vano motore.

Modelli coperti: 4BT3.9-G2, 4BTA, 4BTA3.9-G13, 6BTA, 6BTAA, 6CTA, 6CTAA, 6CTAA8.3-G9 e varianti con azionamento a motore.

Serie F e Serie Z: piattaforme compatte e modulari

La serie F (F2.8) è progettata per applicazioni di gruppi elettrogeni leggeri e a noleggio dove ingombro compatto e implementazione rapida sono priorità. Il gruppo radiatore è dimensionalmente vincolato, il che rende fondamentale il dimensionamento preciso del nucleo e l'adattamento della copertura per evitare perdite di ricircolo.

I motori della serie Z (6ZTAA13) alimentano gruppi elettrogeni da 400–550 kVA e presentano carichi di smaltimento del calore più elevati che richiedono nuclei del radiatore di formato più grande con profondità delle alette estesa . Sono disponibili sia configurazioni con ventola che con motore. Il radiatore motorizzato 6ZTAA13-G4-D, ad esempio, presenta un ingombro di 1575×1286×1135 mm e Area di dissipazione del calore di 152 m² .

Modelli coperti: F2.8-G3, 6ZTAA13-G3, 6ZTAA13-G4, 6ZTAA13-G4-D.

Serie L: 6LTAA9,5 (275–400 kVA)

La serie di motori 6LTAA9.5 presenta una configurazione turbocompressa e postrefrigerata che produce un richiesta di raffreddamento a doppio circuito : raffreddamento ad acqua della camicia e circuito separato dell'aria di sovralimentazione a bassa temperatura. I radiatori di questa serie devono fornire un'area centrale sufficiente per entrambi i circuiti senza superare i limiti dell'ingombro di montaggio.

Il radiatore a ventola 6LTAA9.5-G1 raggiunge un'area di dissipazione del calore di 74,9 mq , mentre la versione motorizzata estende questo a 93,3 mq — adatto per installazioni con temperature ambientali elevate o con declassamento in altitudine.

Modelli coperti: 6LTAA, 6LTAA9.5-G1, 6LTAA9.5-G1-D.

Serie N: NTA855 e NTAA855 (350–500 kVA)

I motori della serie N (NTA855, NTAA855) sono comprovati cavalli da lavoro a corsa lunga con notevoli volumi di flusso di refrigerante. I loro radiatori sono caratterizzati da grandi diametri della ventola (Φ850–Φ950 mm) ed elevata capacità d'acqua (30–65 L) , essenziale per una regolazione termica stabile in condizioni di servizio continuo di prima potenza.

Per le applicazioni che richiedono l'installazione remota, come gruppi elettrogeni in container o locali generatori, sono disponibili configurazioni con serbatoio dell'acqua orizzontale motorizzato (tipo WS), che consentono di posizionare il radiatore fino a decine di metri dal motore. Il dimensionamento del tubo e la prevalenza statica devono essere calcolati attentamente rimanere entro la capacità di pressione della pompa del liquido di raffreddamento del motore.

Modelli coperti: N855-DM, NTA855-G1/G1A/G2A/G4/P500, NTAA855-G7/G7A/G7A-D.

Serie KTA19: 400–700 kVA

I motori KTA19 e KTAA19 sono unità turbocompresse e postrefrigerate ad alto rendimento con carichi termici significativi dell’intercooler che richiedono una gestione dedicata. I radiatori a ventola di questa serie utilizzano diametri della ventola fino a Φ1150 mm e raggiungono aree di dissipazione del calore che vanno da Da 57,3 m² (KTA19-G4) a 212,4 m² (KTAA19-G5) , a seconda della variante.

Per le applicazioni con pompe di prima potenza (da KTA19-P600 a P840), i gruppi di radiatori con serbatoio dell'acqua di tipo remoto e orizzontale forniscono flessibilità di installazione pur mantenendo la piena capacità termica. Sono disponibili anche opzioni di scambiatore di calore (a fascio tubiero) per i sistemi di raffreddamento a circuito chiuso.

Modelli coperti: KTA19-G4/G8/P750/P840, KTAA19-G5/G7/G7-8/P818, oltre alle varianti di tipo remoto WS e HBJ.

Serie KTA38: 800–1400 kVA

La serie KTA38 rappresenta una delle sfide termiche più impegnative di Cummins nella gamma inferiore al megawatt. La dissipazione totale del calore a pieno carico può avvicinarsi 800–1000 kW , che richiedono gruppi di radiatori con diametri della ventola fino a Φ1556 mm e aree di dissipazione del calore che raggiungono 233,9 mq (KTA38-G9) .

Sono disponibili in magazzino sia le configurazioni con ventola che quelle con motore. Per data center, siti minerari e impianti di petrolio e gas in cui i gruppi elettrogeni sono installati all'interno, radiatori remoti con serbatoio dell'acqua orizzontale (tipo WS) e gli scambiatori di calore a piastre (tipo HBJ) forniscono la capacità termica necessaria con un posizionamento remoto flessibile, fino a una separazione di diversi metri dal motore.

Modelli coperti: KTA38-G(G2)/G2A/G5/G9, KTAA38-G9A, oltre alle varianti remote WS e HBJ e allo scambiatore di calore.

Serie QSK: da 1.000 kW a 4.500 kW

La piattaforma QSK (QSK19, QSK23, QSK50, QSK60) alimenta gruppi elettrogeni ad alta capacità mission-critical in ospedali, data center, impianti minerari e piattaforme offshore. A questa scala, la dissipazione totale del calore può superare i 2-4 MW per unità , rendendo la progettazione del sistema di raffreddamento un esercizio di ingegneria a livello di progetto.

I radiatori per motori QSK sono i più grandi nel nostro portafoglio Cummins. Il radiatore QSK60-G8-P, ad esempio, è dotato di a Ingombro di 2714×2619×1205 mm, capacità d'acqua di 315,5 L e area di dissipazione del calore di 570,7 m² — rendendolo uno dei radiatori a unità singola più intensivi dal punto di vista termico nelle applicazioni con gruppi elettrogeni. Sono disponibili configurazioni di azionamento a quattro motori per il massimo flusso d'aria e ridondanza di affidabilità.

Modelli coperti: QSK19-G4/G11, QSK23-G3, QSK50-G17, QSK60-G4-P/G8-P/G23-P, QST30-G4, K50N-G10.

Serie QSB / QSL / QSX / QSZ — Piattaforma QS (30–900 kVA)

La piattaforma QS (Quantum System) copre un ampio spettro di potenze attraverso motori a regolazione elettronica e conformi alle emissioni. I loro sistemi integrati di gestione termica e del carburante spesso danno come risultato temperature dell'aria di sovralimentazione più elevate e requisiti di temperatura del liquido di raffreddamento più precisi rispetto ai predecessori meccanici.

  • QSB7-G5: Diametro della ventola Φ900 mm, area di dissipazione del calore di 73 m² — adatto per gruppi elettrogeni di classe 200 kVA.
  • QSL8.9-G4 / QSL9-G7: Piattaforma L9 di fascia media; opzioni sia con ventola che con motore con area di dissipazione di 78,8–88,7 m².
  • QSX15-G8: Piattaforma X15 ad alto rendimento; Area di dissipazione di 115,3 m², diametro della ventola Φ1155 mm.
  • QSZ13-G2/G3/G7/G310: Piattaforma Z13 che copre 450–600 kVA; area di dissipazione del calore 106,5–129,5 m².

Tutti i radiatori della serie QS sono progettati con specifiche delle alette ottimizzate per il motore limiti di temperatura del liquido di raffreddamento certificati , garantendo il mantenimento della conformità senza declassamento nelle condizioni ambientali nominali.

Serie VTA: configurazione V ad alto rendimento (500–1200 kVA)

L'architettura con blocco a V del motore VTA28 crea requisiti specifici di distribuzione del refrigerante. I radiatori devono fornire flusso simmetrico su entrambe le bancate per prevenire lo squilibrio termico. I radiatori VTA28-G5 e VTA28-G6 presentano diametri della ventola di Φ1260–Φ1460 mm e aree di dissipazione del calore di 175,3 mq , con nuclei profondi per gestire i carichi termici combinati dell'acqua della camicia e del radiatore dell'olio caratteristici dei grandi motori a V.

Modelli coperti: VTA28-G5, VTA28-G6.

Serie MTA: soluzioni di raffreddamento marino

I gruppi elettrogeni marini basati su motori MTA (Marine Turbocharged Aftercooled) operano in ambienti in cui i tradizionali radiatori raffreddati ad aria sono poco pratici. I nostri radiatori MTA sono progettati come scambiatori di calore ad acqua in camicia raffreddato da circuiti di acqua di mare o di acqua grezza. Le opzioni dei materiali includono fasci di tubi in cupronichel per la resistenza all'acqua salata ed elementi in titanio per ambienti offshore aggressivi.

La corretta portata dell'acqua di mare e il dimensionamento corretto del filtro sono essenziali per mantenere pulite le superfici di trasferimento del calore. Tutti i modelli di scambiatori di calore MTA sono conformi ai requisiti della valvola termostatica necessari prevenire l'accumulo di umidità e la formazione di condensa durante il funzionamento a basso carico.

Modelli coperti: MTAII-G2A, MTAAII-G3.

Serie QSNT: piattaforme per gas naturale e bi-carburante

I gruppi elettrogeni Cummins alimentati a gas sulla piattaforma QSNT presentano a diverso profilo termico di combustione rispetto alle controparti diesel, che tipicamente funzionano a temperature dell'aria di sovralimentazione più elevate. I radiatori QSNT incorporano sezioni di postrefrigerazione a bassa temperatura per sopprimere la detonazione mantenendo la potenza erogata con diverse composizioni di carburante.

Le unità QSNT-G3 e QSNT-G4X coprono diametri delle ventole fino a Φ945 mm con aree di dissipazione del calore di 69,5–139,8 m². Sono disponibili varianti con scambiatore di calore a piastre remoto (HGPBJ) per installazioni in cui il radiatore deve essere disaccoppiato dall'involucro del gruppo elettrogeno.

Modelli coperti: Tipo remoto QSNT-G3, QSNT-G4X, QSNT-G3 HGPBJ.

Come selezionare il radiatore Cummins giusto

Per confermare le specifiche corrette del radiatore per il tuo progetto, sono necessarie le seguenti informazioni:

  1. Modello del motore e numero del modello del gruppo elettrogeno (ad esempio, KTA19-G8, QSX15-G8): determina i dati sulla dissipazione del calore del nucleo e le dimensioni della connessione.
  2. Tipo di installazione — su skid aperto, chiuso con tettoia, in container o in posizione remota — determina se si applica una configurazione azionata da ventola o da motore.
  3. Temperatura ambientale e altitudine del sito — entrambi i fattori influiscono sulla capacità del radiatore e potrebbero richiedere una compensazione del declassamento attraverso un'area centrale più ampia o una maggiore potenza della ventola.
  4. Ciclo di lavoro — alimentazione primaria, continua, standby di emergenza — influisce sul margine termico richiesto nel progetto.
  5. Requisiti ambientali speciali — esposizione costiera/acqua salata, temperature elevate nel deserto o in mare aperto — determina le specifiche del materiale e del trattamento superficiale.

Il nostro team di ingegneri può confrontare il modello del tuo motore con il nostro database di produzione completo e consigliare la configurazione ottimale del radiatore. Dimensioni personalizzate, connessioni non standard e requisiti di sostituzione OEM rientrano tutti nel nostro ambito di servizio standard.
