Adatto per radiatore generatore Baudouin

Adatto per radiatore generatore Baudouin Produttori

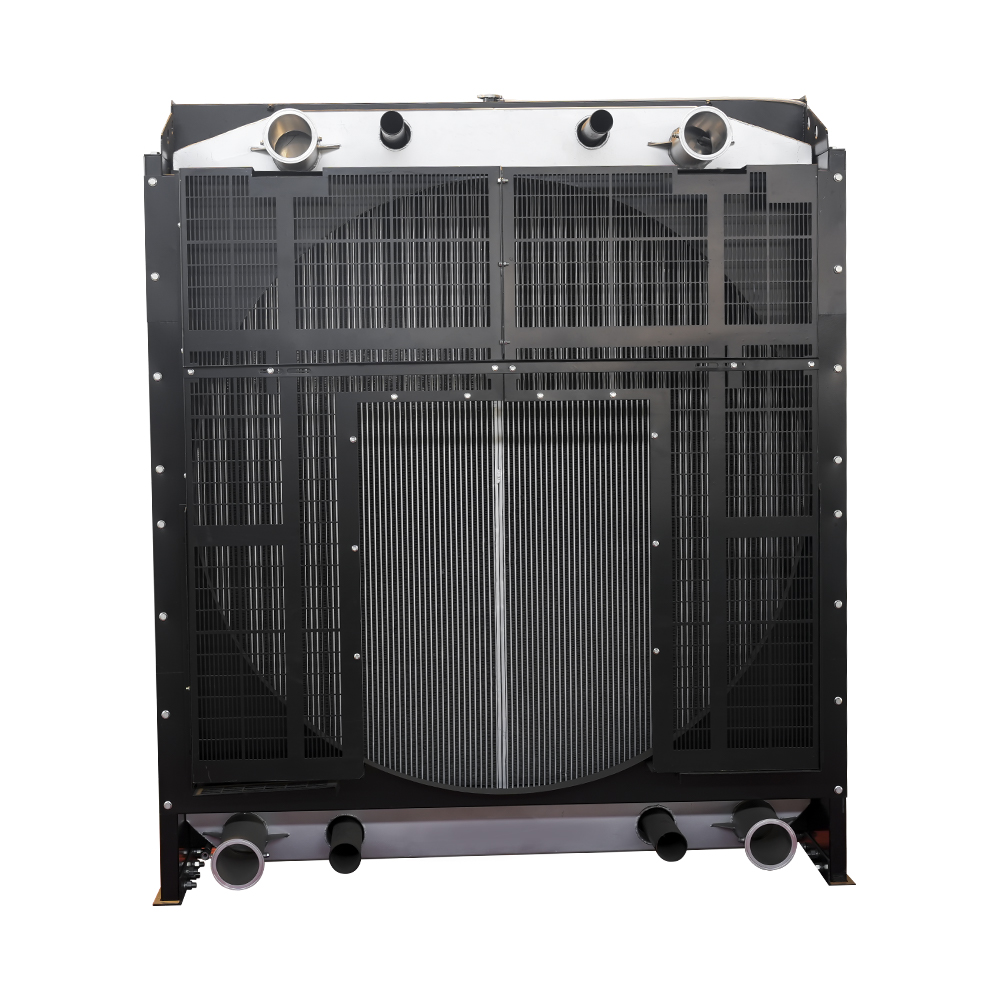

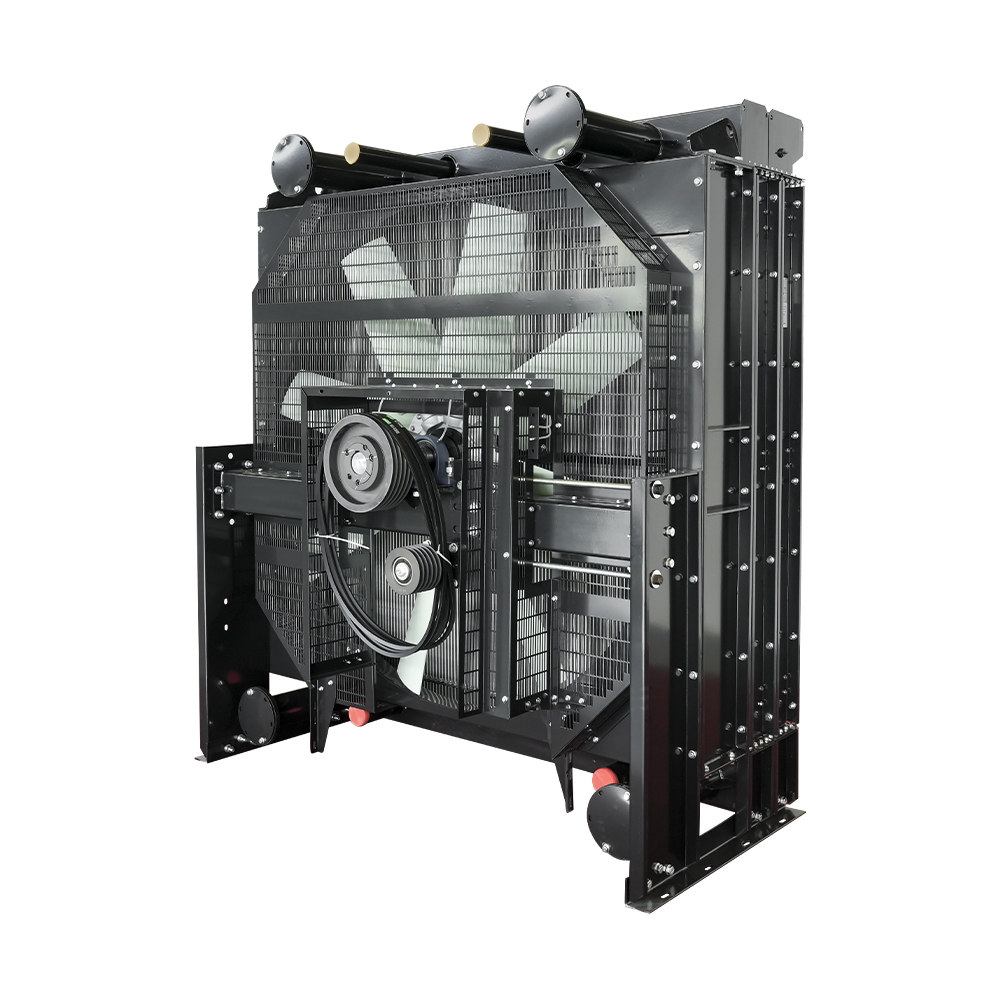

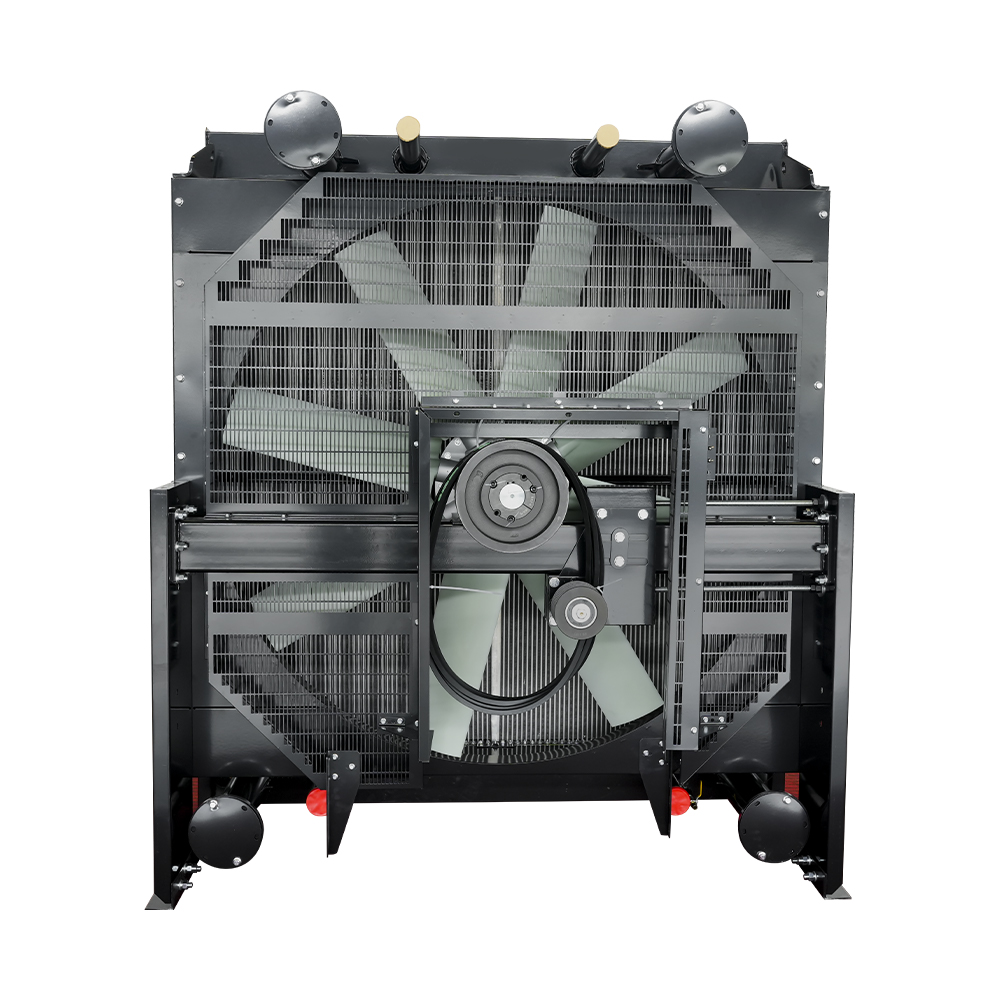

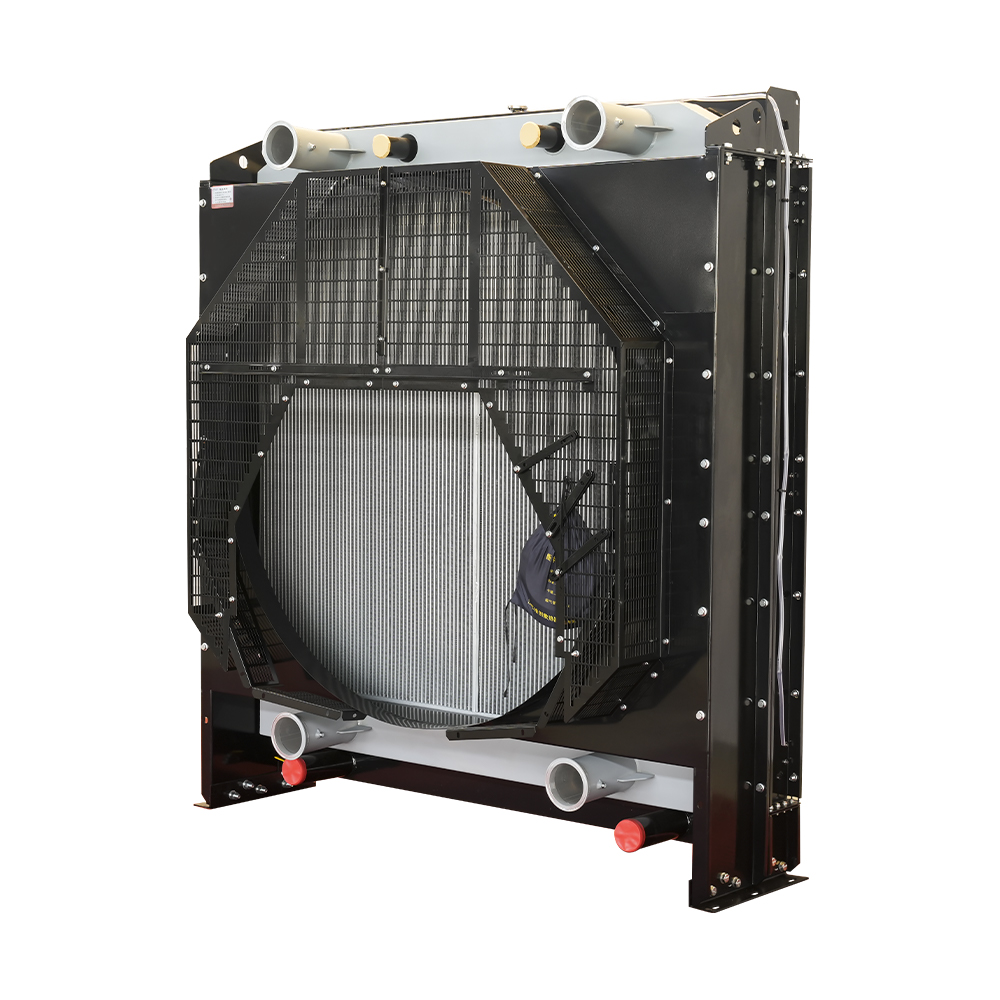

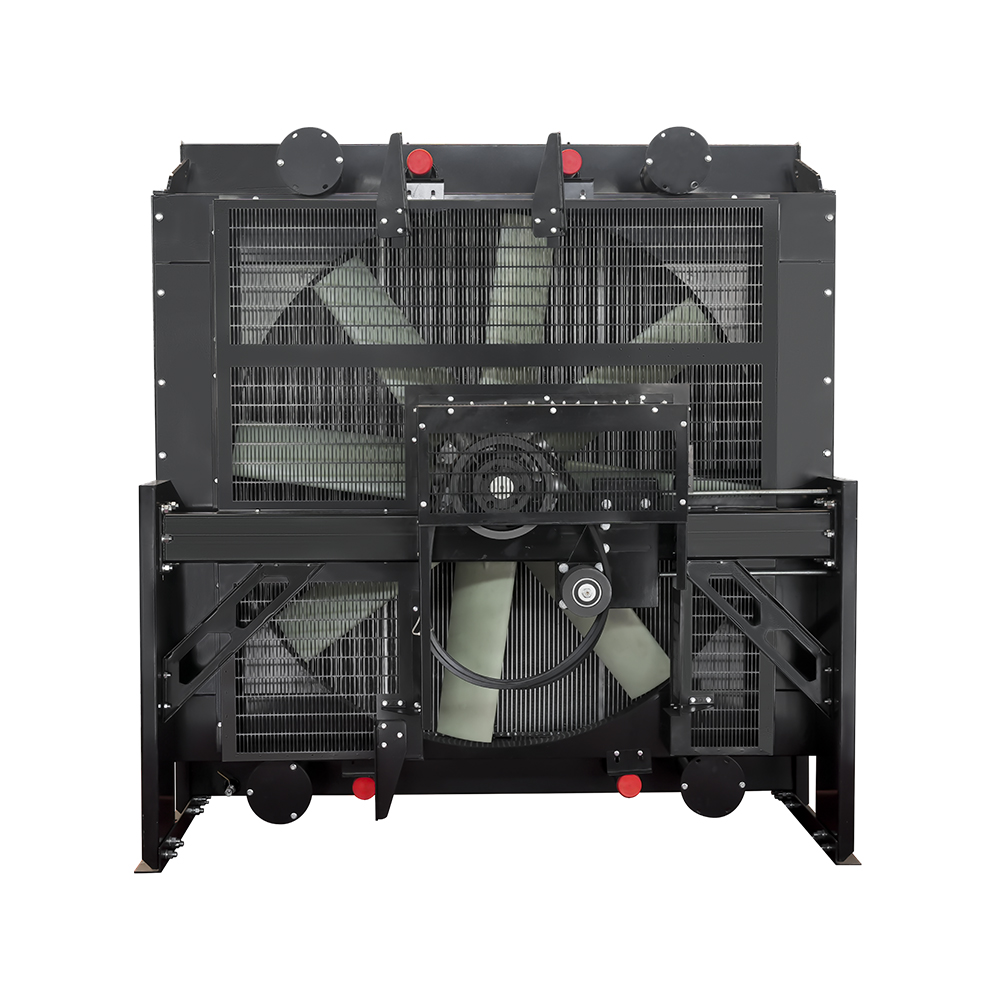

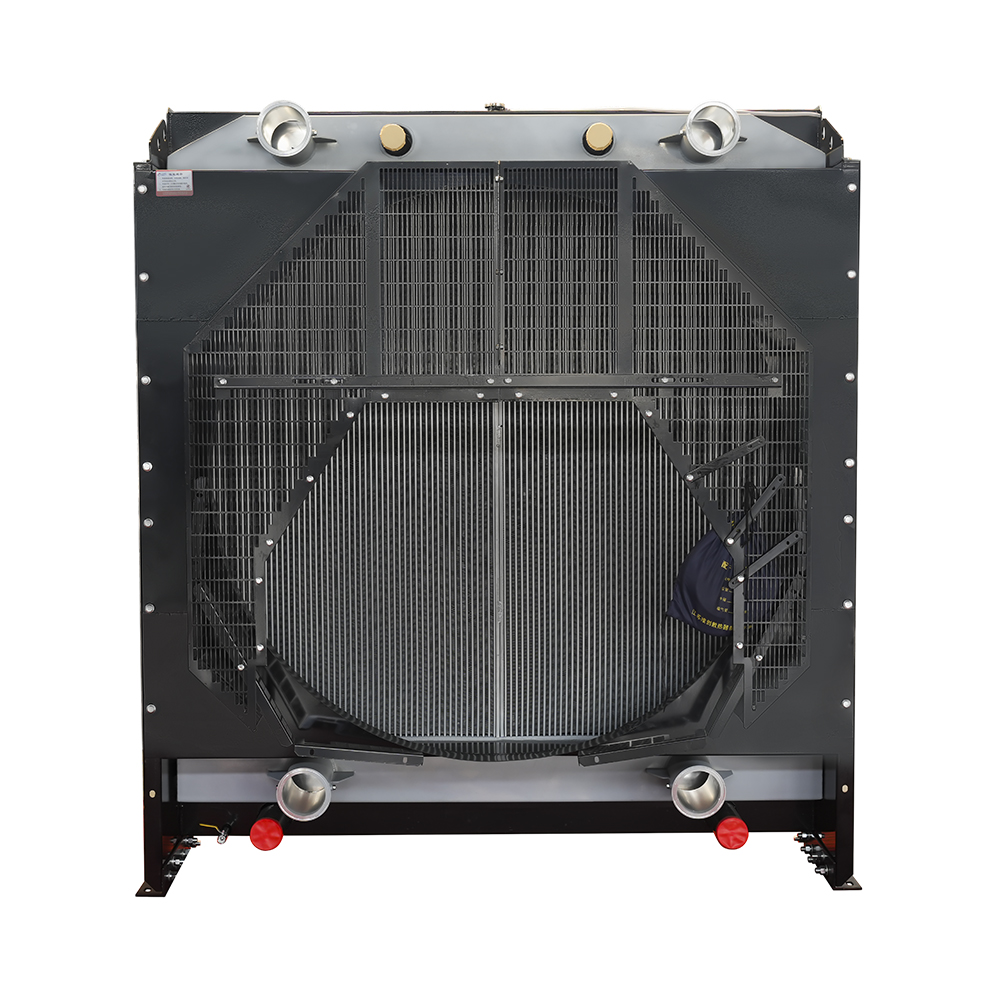

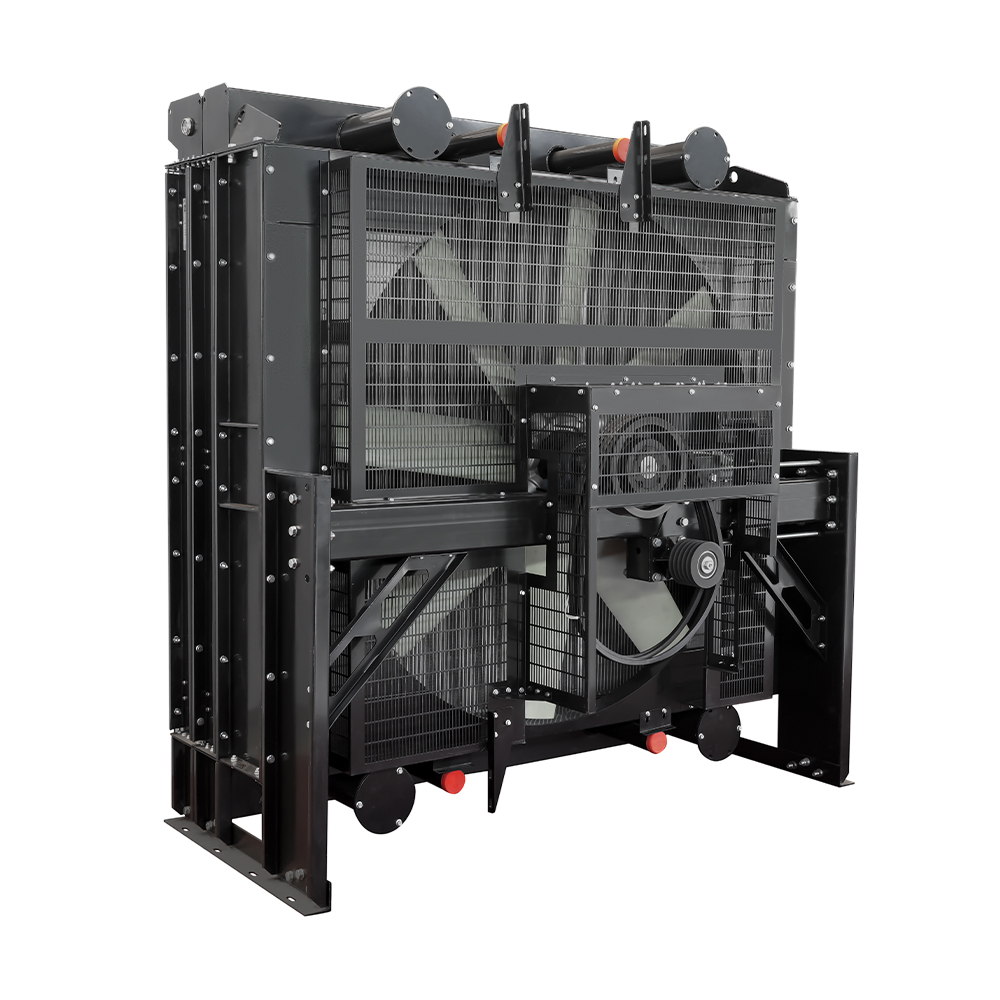

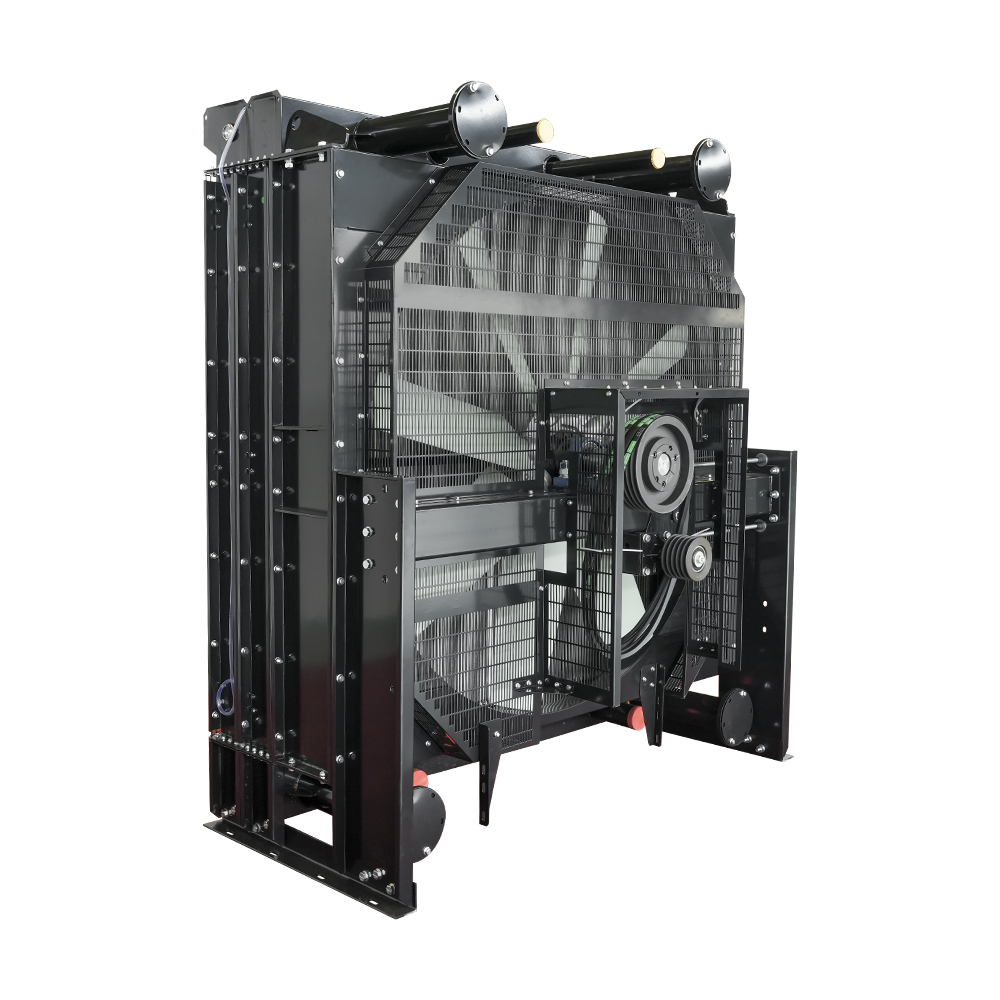

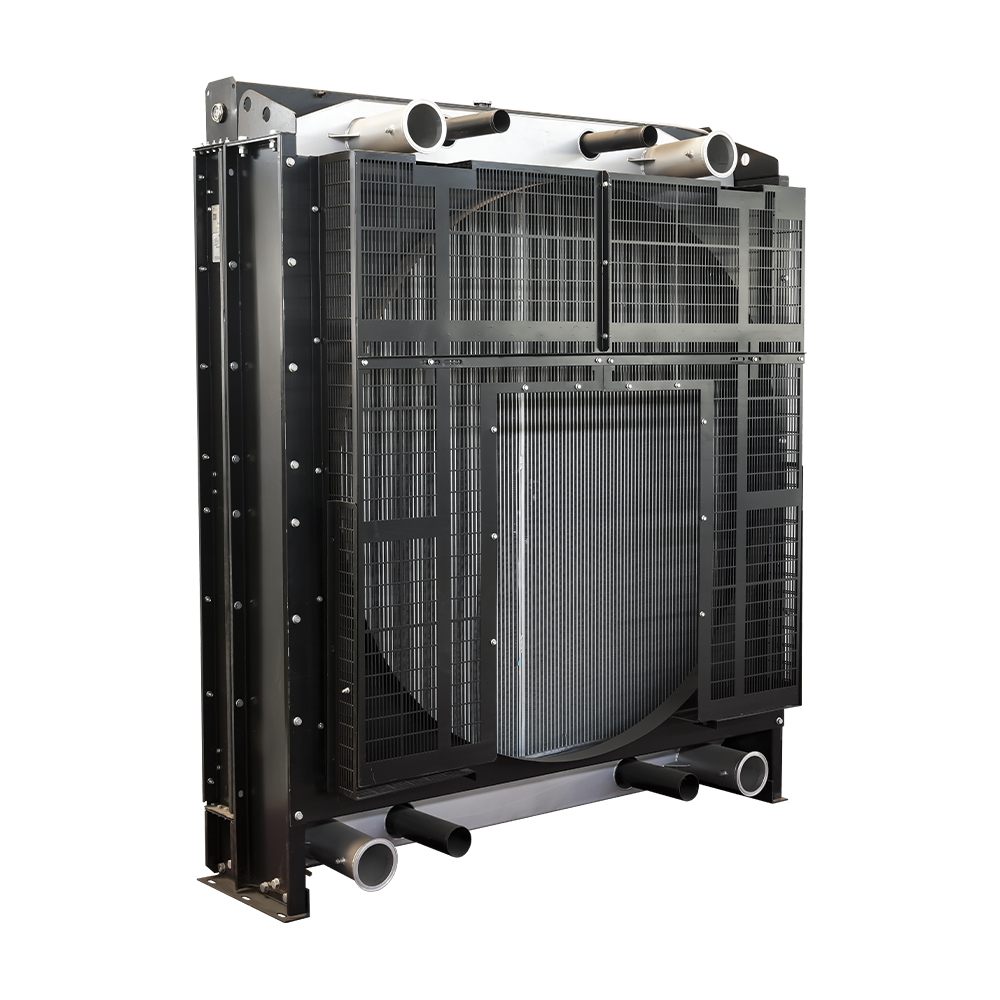

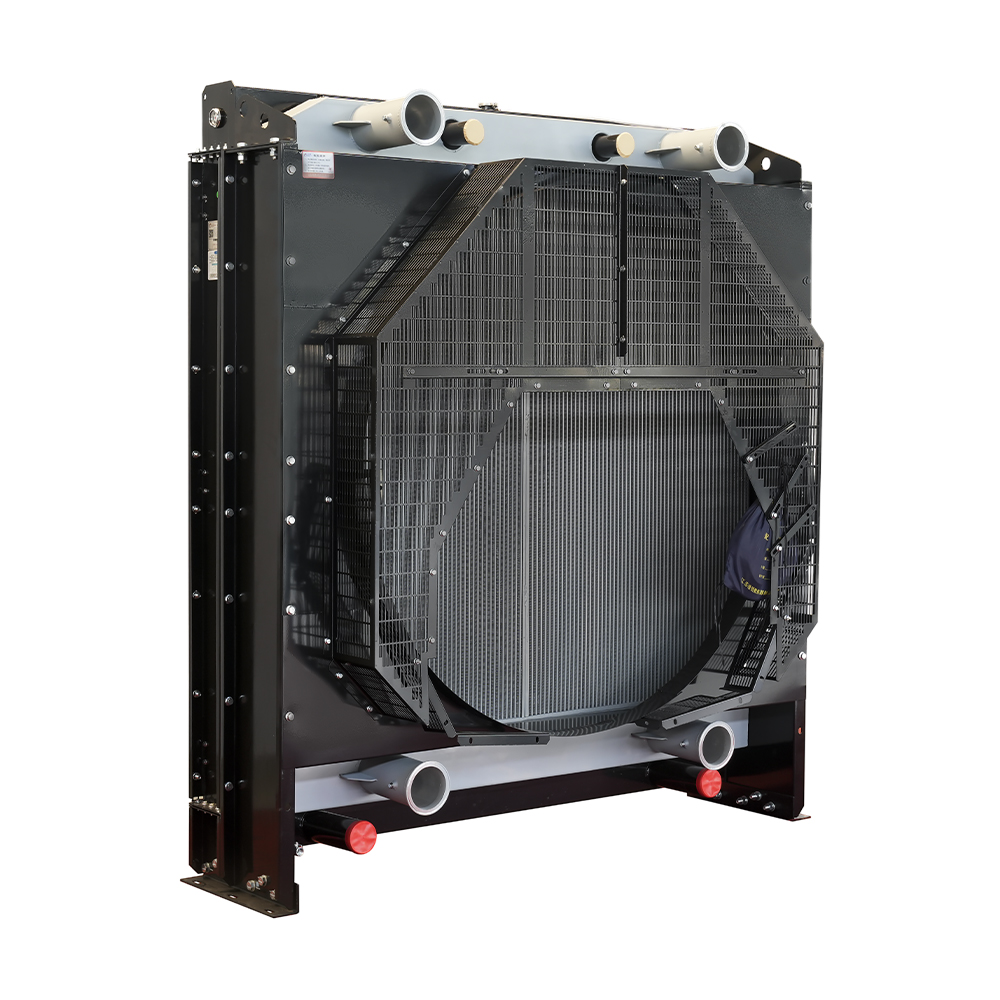

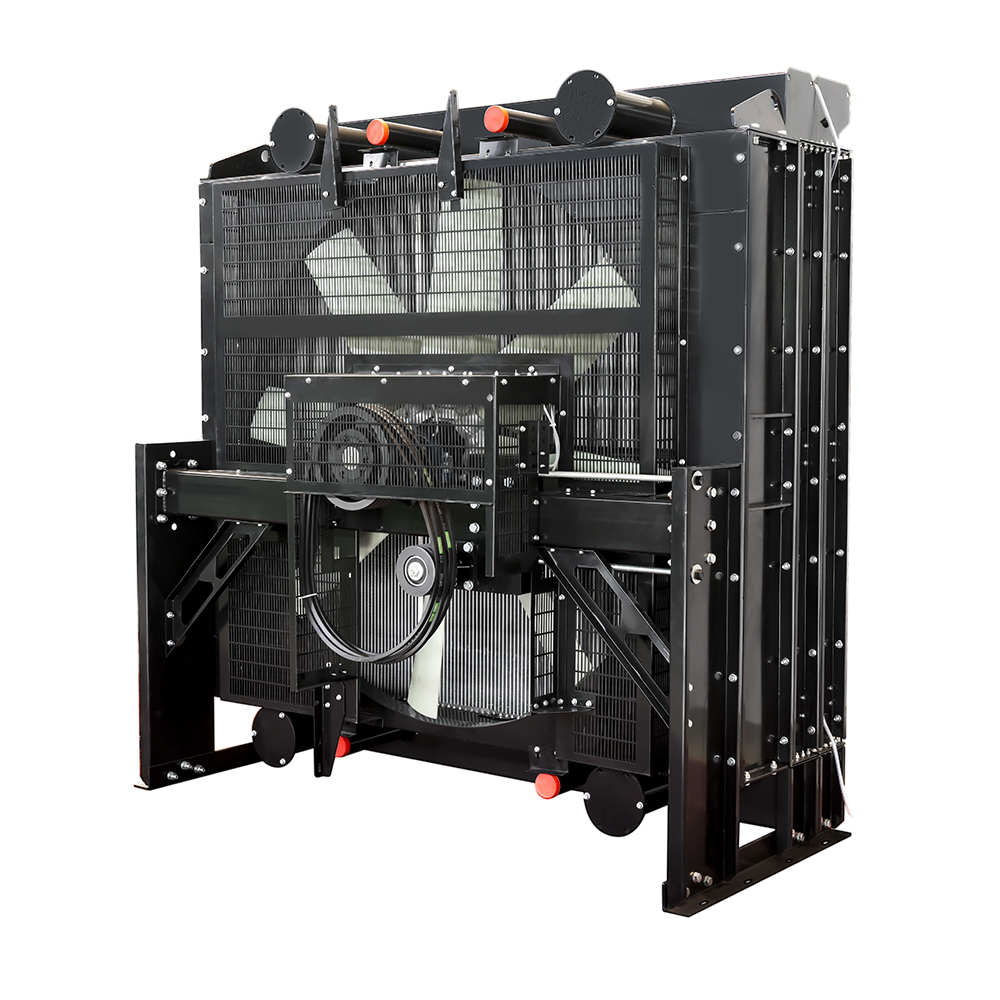

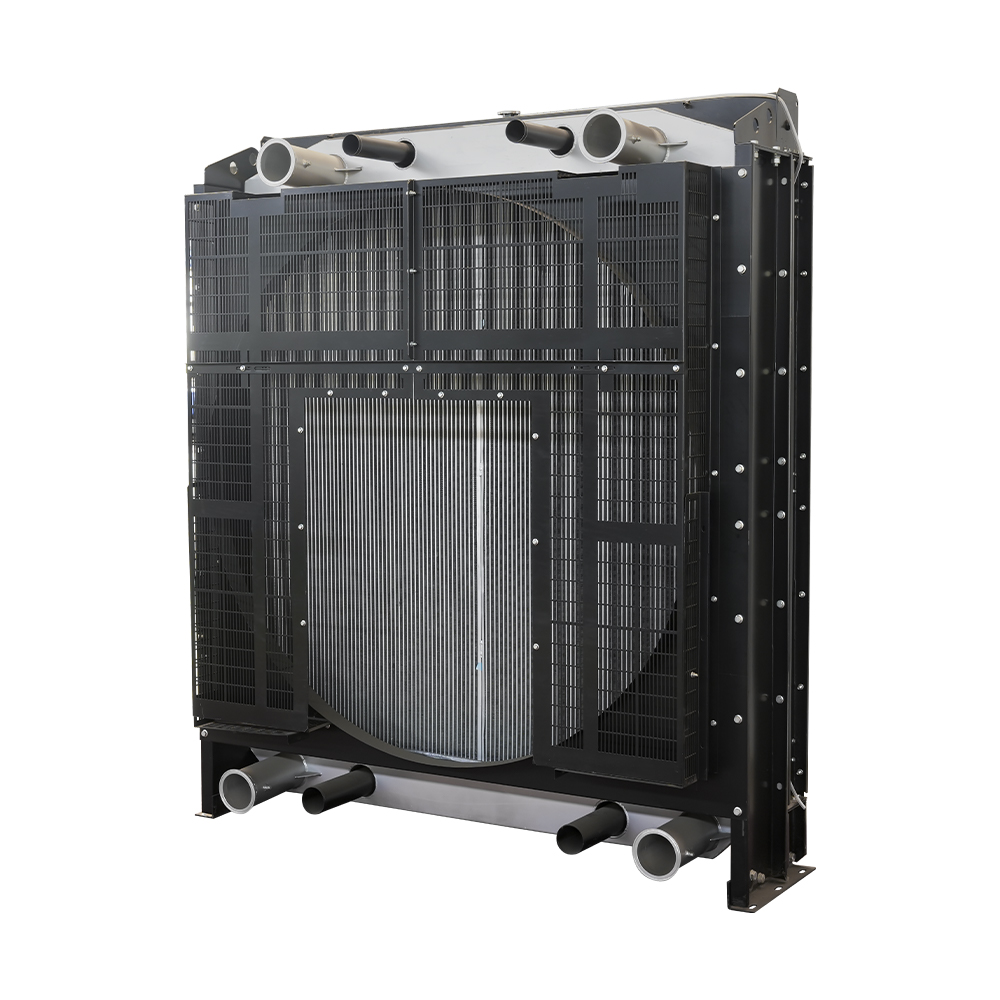

Ottimizzato per i motori diesel Baudouin, questo radiatore offre un'eccezionale capacità di raffreddamento per usi marini, industriali e di prima potenza. Costruito con nuclei rinforzati e rivestimenti resistenti agli agenti atmosferici, resiste a condizioni difficili tra cui elevata umidità e aria salata. Il design garantisce un'installazione rapida, una facile pulizia e prestazioni affidabili.

No. Modello Dimensioni di installazione
Diametro* Altezza centrale 		Dimensioni del radiatore
Altezza*Larghezza*Spessore 		Acqua
Capacità
（L） 		Peso
（KG） 		Calore
Dissipazione
Zona
（M²）
1 12M26D792E200 φ1565*1170mm 2235*2020*836*591mm 89.3 356.5 227.8
2 12M26D902E200 Φ1565*1170mm 2230*2020*836*591mm 94.3 357.5 276.9
4 12M33B1510E200-D Azionamento del motore 2335*2119*1684 millimetri 120.7 299.8
5 12M33D1108E200-P Φ1730*1190mm 2335*2019*1154 mm 114.5 738 283.8
6 12M33D1108E310 Φ1730*1185mm 2324*2019*781*710mm 95.7 419 292.3
8 12M33D1210E200-P Φ1730*1190mm 2335*2019*1154 mm 114.5 748.5 283.8
11 12M33D1265E201-P Φ1730*1190mm 2335*2019*1154 mm 114.5 0 283.8
13 12M33D1320E310-P Φ1730*1192mm 2324*2219*1169 mm 107.2 725.5 253.5
15 12M33D1500E310-P Φ1730*1192mm 2324*2219*1169 mm 112.7 0 315.8
17 12M33D792E310 Φ1730*1185mm 2324*2019*781*591 mm 90.5 0 240.6
18 12M33D902E310 Φ1730*1185mm 2324*2019*781*591 mm 90.5 0 240.6
19 12M33D968E310 Φ1730*1185mm 2324*2019*781*591 mm 90.5 0 240.6
21 12M55D2450E310-P φ2020*1370 mm 2694*2619*1194 millimetri 303.6 886 464.5
24 12WH17B1200-5-P Φ1730*1150mm 2274*2219*1169mm 223.5 348.7
25 16M33D1680E310(D0838)-D Azionamento del motore 2500*2219*1422 mm 229.1 0 351
26 16M33D1680E310 Φ1790*1220mm 2394*2219*942mm 237 515.5 276.5
28 16M33D1980E310 Φ1790*1220mm 2395*2219*942*872 millimetri 243.9 510 325.3
30 16M33G8D3/5-D Azionamento del motore 2699*2619*1441mm 312.3 0 570.7
31 20M33D2210E310-P Φ2150*1370mm 2749*2745*1331 millimetri 341.8 0 506.1
32 4M09G3D4-5 Φ565*414mm 842*716*496*336 mm 11.6 18.3
33 4M10G2D3/5 Φ575*414mm 842*716*413mm 11.6 18.3
34 4M10G6D3/5 Φ575*459mm 913*766*496*336 mm 12.2 25.3
35 6M11G188 Φ630*511mm 1035*805*480mm 21.4 0 26.5
37 6M12G8D3/5 Φ730*511mm 1175*906*600510mm 28.5 0 61.3
38 6M26D484E200 Φ1166*901mm 1735*1526*745*687mm 66.3 194.5 131.3
40 6M33D572E200 Φ1150*992mm 1920*1576*685*450 mm 77 0 131.9
41 6M33D633E200 Φ1150*992mm 1920*1576*685*450 mm 77 214.5 131.9
43 6M33D725E310 Φ1150*992mm 1920*1576*685*450 mm 80.2 217 181.5
45 8M21D580E310 φ1050*786mm 1545*1356*620*460 mm 57.7 0 99.5
46 8M21D615E310 φ1050*786mm 1545*1356*620*460 mm 59.9 151 123.9
47 8M33D895E310 Φ1560*1031mm 2065*1726*740*470 mm 73.4 235.5 191.1
50 8M33D975E310 Φ1560*1030mm 2065*1725*740*470 mm 77.5 251.5 238
51 HBJ --- 12M33D1240E310-2110 Scambiatore di calore 2320*1830*675 mm Scambiatore di calore Scambiatore di calore
52 HBJ --- 16M33D1530E310-2110 Scambiatore di calore 1860*1850*600mm Scambiatore di calore 0 Scambiatore di calore
53 HBJ --- 16M33D1980E310-2110 Scambiatore di calore 1806*1830*600mm Scambiatore di calore 15
54 HGPBJ --- 12M26D902E200-100 Scambiatore di calore 2000*1600*560mm Scambiatore di calore Scambiatore di calore
55 HGPBJ --- 12M33D1210E200-10 296*640 mm 2270*1830*675mm 171 0 11.25
56 HGPBJ --- 670KW-6M33D670E31 Scambiatore di calore 1600*1200*552 millimetri Scambiatore di calore Scambiatore di calore
57 HGPGK --- 633KW-6M33B860E20 Scambiatore di calore 1790*1480*555 mm Scambiatore di calore Scambiatore di calore
58 WS --- 12M26D902E200-000211 Serbatoio dell'acqua orizzontale 1468*2436*2065 mm Serbatoio dell'acqua orizzontale Serbatoio dell'acqua orizzontale
Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
Informazioni su Weichuang

Dai nostri inizi nella produzione di gruppi elettrogeni e radiatori nel 2003, ora abbiamo ampliato la nostra attività in oltre 30 paesi con una forza lavoro di più di 250 dipendenti. Come impresa consolidata di ricerca e sviluppo e produzione di radiatori per gruppi elettrogeni, OEM Adatto per radiatore generatore Baudouin Produttori e Adatto per radiatore generatore Baudouin Fornitori, gestisce due basi di produzione standardizzate che coprono oltre 60.000 metri quadrati. Con un team tecnico di oltre 50 ingegneri principali, abbiamo costruito un sistema industriale completo che copre ricerca e sviluppo, produzione e test, raggiungendo una capacità di produzione annuale di 150.000 unità/set. Come Adatto per radiatore generatore Baudouin Fabbrica, attrezzature professionali avanzate per la produzione di radiatori in lamiera per garantire la qualità dei prodotti, alta efficienza e garanzia di consegna.

Feedback Messaggi

Notizie e Informazioni

Conoscenza del settore

Come verificare l'integrità del dimensionamento del radiatore utilizzando l'"area di dissipazione del calore" (e perché è importante nel mondo reale)

Quando gli acquirenti si confrontano Radiatori del generatore Baudouin , la domanda pratica non è "è compatibile", ma se il nucleo può respingere il calore temperatura ambiente effettiva , non le condizioni della brochure. Un metodo di screening rapido è guardare i radiatori area di dissipazione del calore (m²) insieme al flusso d'aria e alle condizioni del sito (polvere, sale, limitazioni dell'involucro).

Controlli costruttivi dell'acquirente prima di ordinare

  • Trattare le installazioni chiuse e con ambienti ad alta temperatura come "ladri di capacità" e puntare a un margine più elevato (più area centrale/migliore percorso del flusso d'aria) rispetto alle installazioni a telaio aperto.
  • Se il tuo gruppo elettrogeno utilizza la massima potenza, presupponi cicli di lavoro più lunghi e dai la priorità temperatura di uscita del liquido di raffreddamento stabile su un ingombro minimo.
  • Se ti trovi in ​​siti costieri o ad alta umidità, il rischio di incrostazioni/corrosione aumenta: seleziona rivestimenti e geometria delle alette che rimangano utilizzabili dopo ripetuti lavaggi.

Mantengo il marketing semplice: se mi dici il tuo ambiente, il tuo involucro e il tuo profilo di lavoro, ti indirizzerò verso un nucleo che non "passerà a malapena" il primo giorno.

Leggere le dimensioni dell'installazione come un ingegnere: diametro dell'anello della ventola, altezza centrale e perché il disallineamento riduce le prestazioni

Per i set Baudouin, le dimensioni di installazione (diametro dell'anello della ventola e altezza centrale) non sono estetiche: controllano l'allineamento e il ricircolo tra ventola e copertura. Anche un radiatore "inseribile nel telaio" può sottoperformare se la ventola è decentrata o se lo spazio tra la copertura è sbagliato.

Consigli pratici per l'allineamento che impediscono il ricircolo

  • Verificare che il diametro dell'anello della ventola e l'altezza centrale corrispondano al layout del pattino/mozzo della ventola prima di finalizzare lo spessore del nucleo.
  • Se stai effettuando un retrofitting, misura la profondità della copertura esistente e la proiezione della ventola per evitare di richiamare l'aria calda di scarico attraverso il nucleo.
  • Sui gruppi elettrogeni containerizzati, riservare spazio sufficiente per l'accesso per la manutenzione: l'accesso limitato per la pulizia diventa un problema di prestazioni dopo pochi mesi.
Modello Dimensioni di installazione Capacità dell'acqua (l) Area di dissipazione del calore (m²)
12M26D792E200 φ1565*1170mm 89.3 227.8
12M26D902E200 Φ1565*1170mm 94.3 276.9
12M33D1108E310 Φ1730*1185mm 95.7 292.3
12M55D2450E310-P φ2020*1370mm 303.6 464.5
Esempi di modelli di radiatori Baudouin che mostrano come le dimensioni di installazione e l'area di dissipazione del calore possono essere utilizzate per adattare un pacchetto di raffreddamento prima del calcolo termico dettagliato.

Conclusione fondamentale: se due opzioni “si adattano”, scegli quella che preserva percorso del flusso d'aria di allineamento della ventola —quella combinazione decide la temperatura operativa reale.

Tubo e aletta vs. piastra e aletta: cosa dovrebbero scegliere gli acquirenti in base alla realtà della manutenzione

La scelta della costruzione del nucleo è solitamente una decisione di manutenzione sotto mentite spoglie. Le miniere polverose, i cementifici e le flotte a noleggio tendono a penalizzare le pinne ad alta densità a meno che la pulizia non sia disciplinata. Nel frattempo, le alette a bassa densità con un migliore lavaggio possono mantenere le prestazioni stabili nel tempo anche se le prestazioni massime del “nuovo” sembrano leggermente inferiori.

Logica di selezione che evita il declassamento prematuro

  • Se nel tuo sito sono presenti lanugine/polveri/nebbie oleose disperse nell'aria, dai la priorità a un nucleo che possa essere pulito con lavaggio a bassa pressione e prodotti chimici delicati senza alette pieghevoli.
  • Se l’accesso per la manutenzione è limitato (set di contenitori), si tende a privilegiare la geometria delle alette “permissiva”, perché non sarà possibile effettuare una manutenzione perfetta.
  • Se si lavora molto e si ha un carico stabile, un nucleo più robusto e una qualità del refrigerante controllata solitamente sono meglio della ricerca dell'ingombro minimo.

È qui che sono un po’ supponente: preferisco venderti un radiatore che rimane pulibile piuttosto che uno che ha un bell’aspetto il primo giorno e fatica dopo una stagione.

Strategia di corrosione costiera/offshore: rivestimenti, rischio galvanico e modalità di guasto “nascosto”.

Il sale e l’umidità non si corrodono solo esternamente; accelerano l'attività galvanica quando sono presenti metalli diversi, scarsa messa a terra o correnti elettriche vaganti. Nelle installazioni costiere, è necessario trattare il radiatore come parte di un sistema anticorrosione e non come parte autonoma.

Pratiche collaudate sul campo per una maggiore durata del nucleo

  • Specificare il rivestimento resistente agli agenti atmosferici appropriato al lavaggio/esposizione chimica, non solo "verniciato".
  • Controllare il collegamento/messa a terra e il percorso degli accessori elettrici per ridurre il rischio di elettrolisi (una causa principale di "perdita misteriosa" sorprendentemente comune).
  • Utilizzare un liquido refrigerante che corrisponda alle raccomandazioni OEM del motore e mantenere i livelli degli inibitori: la protezione dalla corrosione è chimica, non speranza.

Se stai costruendo vicino al vento marino, scegliere in anticipo il giusto approccio alla corrosione è uno degli aggiornamenti di affidabilità più economici che puoi apportare.

Pressione, tappi e test: come dovrebbe essere il “controllo qualità” sul radiatore di un generatore

Un radiatore che raffredda bene ma non riesce a trattenere la pressione è un generatore di tempi di inattività. Gli acquirenti dovrebbero informarsi sui test di tenuta, sull'integrità dei giunti e su come il gruppo gestisce le vibrazioni e i cicli termici, in particolare sui gruppi elettrogeni sottoposti a frequenti avviamenti/arresti o trasporti.

Lista di controllo dell'acquirente che evita sorprese alla messa in servizio

  • Confermare che il test di pressione venga eseguito sull'assieme finito (saldature dei serbatoi principali), non solo sui sottocomponenti.
  • Verificare la strategia di montaggio per le vibrazioni: gli isolatori, la rigidità della staffa e il percorso dei tubi influenzano tutti la resistenza alle perdite a lungo termine.
  • Corrispondono alla classificazione del tappo e al design del circuito del refrigerante: la sovrapressurizzazione può creare "nuove perdite", la sottopressurizzazione può aumentare il rischio di ebollizione sotto carico.

Se stai cercando una sostituzione Radiatore generatore Baudouin , ti consiglio di considerare l'integrità della pressione come una specifica di prima classe, proprio insieme alle dimensioni e alla reiezione del calore.
